01 項 目 概 述
在常溫，0.02MPa情況下，將物料粘度小于1000cp的DMAC和碳素分散混合均勻。
02 物 料 及 工 況 描 述
將納米級粉體碳素和DMAC分散混合均勻。
物料體系組成
1、液體：DMAC
2、粉體：碳素（納米級粉體）
工作溫度
常溫
工作環境溫度
室溫
工作壓力
0.02MPa
處理量
130L
生產方式
成套
衛生要求
CIP

03 需 解 決 的 問 題
在常溫，0.02MPa情況下，將物料粘度小于1000cp的DMAC和碳素分散混合均勻。


04 解 決 方 案
技術參數


設備一

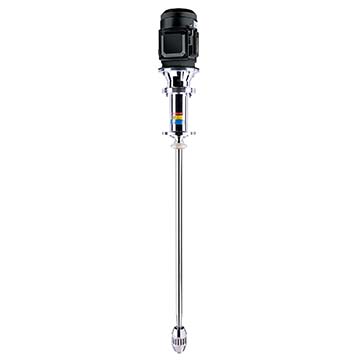

設備選型：PD50-XG

電機功率：4kW

電源：380V 50HZ

電機類型：變頻防爆電機

防爆等級：dⅡBT4

絕緣等級：F

防護等級：IP54

工作頭形式：吸粉專用

額定轉速：2900rpm

密封形式：機械密封

冷卻方式：冷卻液平衡罐（平衡罐內通DMAC）

吸粉速度：0.5~3kg/min（隨液體粘度增大，吸粉速度會有所下降）

流量范圍：0-2t/h（H?O）

接觸物料材質：SS304不銹鋼

接觸物料表面處理：電解拋光Ra≤0.8μm

配吸粉管一根，吸粉管材質：SS304不銹鋼

其他材質：SS304不銹鋼

安裝形式：固定地腳螺栓安裝


設備二

設備選型：Eumix-0.55 攪拌器

電源：380V 50Hz

電機功率：0.55kW  2P

電機類型：變頻防爆電機

防爆等級：dⅡBT4

絕緣等級：F

防護等級：IP54

轉速范圍：30-120 rpm

接觸物料材質：SS304 電解拋光Ra≤0.8μm

其他非接液部位材質：碳鋼噴塑

工作頭形式：葉片式攪拌

密封形式：機械密封

冷卻方式：冷卻液平衡罐（平衡罐內通DMAC）

安裝方式：法蘭安裝（偏心設計）

設備重量：~50kg


設備三

130L反應釜

工作溫度：常溫

工作壓力：0.02MPa

工作容積：50-130L

全容積：~153L

反應釜形式：上下橢圓封頭、支腿支撐

反應釜接液材質：SS304 電解Ra≤0.8μm

非接液材質：碳鋼

反應釜表面亞光拉絲處理

反應釜開口形式：

氮?dú)獬隹冢―N25）、防爆射燈口、放空口、備用口（DN20）、充氮?dú)饪冢―N20）、視鏡口（DN80）、循環口（DN40）、液體進口（DN25，側面）、壓力表口、底部預留液位傳感器口（DN20）、含取樣閥、出料口（DN50）

備注：本方案不含變頻器、電控系統、管路設施及電源線

設備屬于化工級非標制作

設備交貨期：約10周

05 使 用 效 果 描 述
PD50-XG可以將碳素吸進設備中，如果需要提高效率，可以加大功率。
